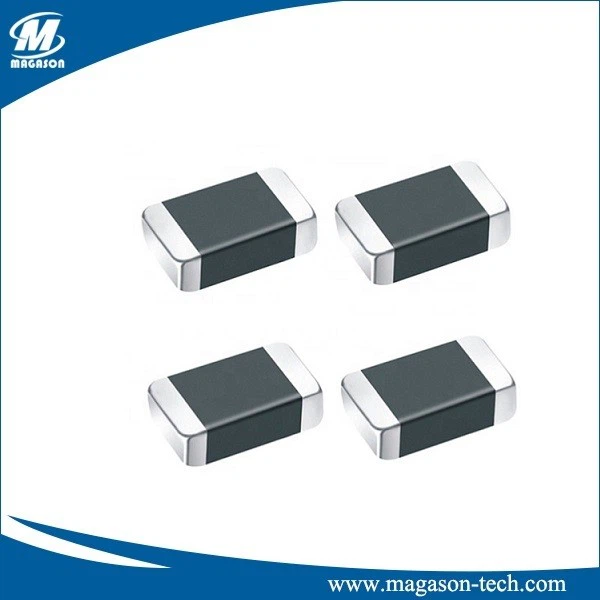

Multilayer chip inductor se konpozan mayetik, kidonk li se tante panse a induktè chip multikouch kòm induktè ki bay fonksyon filtraj pas. Yo bloke frekans segondè yo, men se sèlman nan yon gwoup espesifik; enpedans yo gen tandans maksimize epi yo dwe totalman reziste alantou 100 MHz a 1 GHz. Pi wo pase gwoup sa a kapasite nannan yo pran sou ak enpedans yo kòmanse tonbe ankò. Nan fason sa a, yo pa filtè pafè yo. Sepandan, eleman sa yo ka itilize ak lòt ferit pou adrese kalite espesifik bri sou seksyon pouvwa D '. An reyalite, sa a se itilizasyon ki pi komen yo.
Pandan ke yon induktè chip miltikouch poukont li pa ka fè yon filtè pasaj ki ba oswa pasaj segondè, yo ka itilize pou pi efikas filtre pasaj nan pi ba frekans (egzanp, 60 Hz AC oswa 120 Hz rektifye DC ripple) lè yo konbine avèk shunt. kondansateur. Lè sa a, ou jwenn sa ki esansyèlman yon filtè LC ki ka bay fonksyon filtraj ba-pase nan frekans ase ba. Sa yo pafwa yo itilize sou sèn nan pouvwa AC nan yon sistèm bay filtè bri diferan-mòd nan tè, sa vle di, kòm yon filtè Pi. Nan pi wo sistèm pouvwa, sa a menm konsepsyon sikwi yo itilize ak bobin induktè kòm sa yo ka jeneralman okipe plizyè amp nan aktyèl. Lè sa a, ou ta swiv sa a ak yon komen-mòd toufe ak plis filtraj sou pwodiksyon an soti nan etap redresman ou a yo pwodwi pouvwa DC ak rid ki ba.
Idantifikasyon pwodwi:
SRGB 0805 - 101 T
a b c d
a: Seri pwodwi
b: Dimansyon
c: Enpedans (100:10Ω; 101: 100Ω; 102: 1000Ω)
d: Anbalaj Style (B: Bulk; T: Tape)
Karakteristik:
- Atravè amelyorasyon nan materyèl leman, aktyèl la patipri ogmante anpil;
- Bon soudabilite ak soudabilite;
- Ba rezistans DC;
Aplikasyon:
- Telefòn mobil, kamera dijital, disk di, tablèt ak plis ankò.
| Kalite | Dimansyon (mm) | |||
| L | W | T | a1,a2 | |
| 1608[0603] | 1.6±0.2 | 0.8±0.2 | 0.8±0.2 | 0.5±0.3 |
| 2012[0805] | 2.0±0.2 | 1.25±0.2 | 0.8±0.2 | 0.5±0.3 |
| 2016[0806] | 2.0±0.2 | 1.6±0.2 | 0.8±0.2 | 0.5±0.3 |
| 2520[1008] | 2.5±0.2 | 2.0±0.2 | 0.8±0.2 | 0.5±0.3 |
Pou chwazi bon pèl mayetik, nou dwe peye atansyon sou pwen sa yo:
1. Ki ranje frekans siyal la vle?
2. Ki moun ki sous bri a?
3. Konbyen diminisyon bri ki nesesè;
4, ki kondisyon anviwònman yo (tanperati, vòltaj DC, fòs estriktirèl);
5, kous ak chaj enpedans se konbyen;
6. Kit gen espas pou mete pèl mayetik sou tablo pcb la
